터널 안정성을 높이는 지반 보강 그라우팅 공법
본 공법은 파쇄가 심한 연암이나 토사 지반에서 NATM 방식으로 터널을 건설할 때, 터널 천단(상부)과 막장면의 안전을 위해 개발된 지반 보강 그라우팅 기술입니다.
Φ 60mm ~ Φ 250mm의 다양한 강관 규격을 지반 조건에 맞춰 직천공 또는 삽입 방식으로 설치하며, 터널 안정성 확보와 시공 품질 관리를 함께 고려합니다.
막장면에서 강관을 저각으로 설치하고, 디지털 유량계를 통해 그라우트를 정밀 주입함으로써 지반 내 미세한 절리까지 완벽하게 보강합니다.
특히 필연적으로 발생하는 블리딩(현장수 분리) 현상을 획기적으로 해결하여 터널의 장기적 안정성을 극대화합니다.
제 10-2158626호 - 배수관을 구비한 강관 보강 장치 및 방법
시공성, 안전성, 경제성을 함께 확보하는 핵심 요소

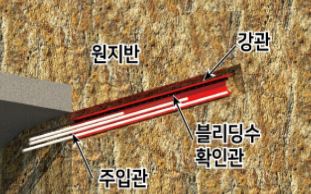

터널 갱내 차수에 사용되는 막장면 천공 방식을 적용, 저각 설치를 통해 강(격자)지보와의 간섭을 근본적으로 회피합니다. 이를 통해 시공 중 안전성과 작업 편의성을 획기적으로 향상시켰습니다.

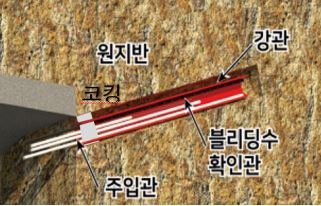

무보강 구간을 코킹(Caulking) 영역으로 적극 활용하여 코킹 면적과 길이를 확대했습니다. 이를 통해 주입 압력을 높임으로써 그라우트가 지반 및 암반 내 미세 절리까지 완벽히 확산되도록 유도하여, 구조적 안정성을 한층 더 강화했습니다.

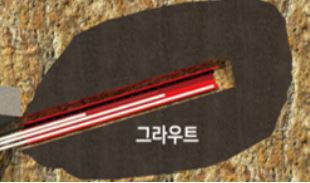

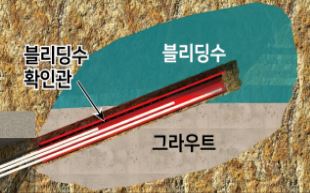

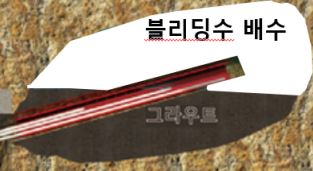

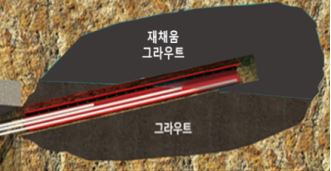

그라우트 주입 시 발생하는 블리딩(현장수 분리)을 전용 확인관을 통해 배수하고, 발생한 빈 공간에 그라우트를 재주입하는 공법을 채택했습니다. 현장수 분리 문제를 원천 해결하여 터널의 장기적인 안정성을 보장합니다.
복수의 주입관에 대한 유량과 유압을 실시간으로 모니터링하는 디지털 유량계를 도입했습니다. 정량·정압 주입 관리 데이터를 시각화하여 시공 품질을 확보하고 체계적인 유지관리가 가능합니다.
블리딩 대책과 동시 가압 주입 방식을 결합하여 시공 속도를 높였으며, 효율적인 공정 관리를 통해 전체적인 공사비를 절감하고 경제적인 터널 건설을 실현합니다.
조사, 설치, 주입, 확인으로 이어지는 단계별 시공 흐름
현장 조건을 확인한 뒤 강관 설치와 그라우트 주입, 품질 확인 순서로 진행합니다.
블리딩 확인관 삽입
정밀 데이터 관리 기반의 파쇄·연약지반 고위험군 터널 선진 보강 솔루션
- 연약 지반
- 충적층
- 도심 밀집 지역
- 저토피 터널
- 지하수위가 높은 지역의 터널
시공 사진

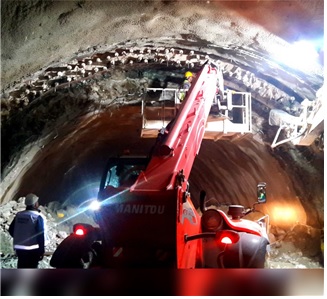

세임코리아의 축적된 기술력과 정밀한 시공 노하우가 반영된 실제 현장 기록입니다.
