실시간 계측으로 안전을 시각화하는 스마트 앵커 공법
본 공법은 강연선 내부에 분포형 광섬유 센서를 일체화하여, 앵커의 설치 시점부터 시공 후 유지관리 전 과정의 긴장력을 실시간으로 모니터링하는 지능형 지반 보강 기술입니다.
제거식 및 영구식 앵커 모든 타입에 적용이 가능하며, 기존의 점 단위 계측 방식에서 벗어나 앵커 전체 길이의 변형률을 정밀하게 측정하여 구조물의 안정성을 극대화합니다.
특히 BOTDR(광섬유 회절파 분석) 기술을 통해 지반 거동에 따른 긴장력 변화를 즉각적으로 파악함으로써, 흙막이 벽체나 비탈면의 붕괴 위험을 사전에 예방하고 현장의 안전성을 극대화합니다.
전국적으로 구축된 광통신망을 통한 원격 일괄 관리가 가능하여, 다수의 현장을 저비용·고효율로 유지관리할 수 있는 최적의 스마트 건설 솔루션을 제공합니다.
제 10-2234099호 - 광섬유가 구비된 강연선 및 이를 이용한 구조물 감시 시스템
시공성, 안전성, 경제성을 함께 확보하는 핵심 요소
분포형 광섬유를 사용하여 기존 하중계 방식 대비 비용이 매우 저렴하며, 전국 광통신망을 활용한 다수 현장의 원격 일괄 관리가 가능합니다.
강연선 선단과 시작 부분에 광섬유를 견고히 고정하고 유도 부재를 설치하여, 강연선과 센서 간의 미끄럼 문제를 해결하고 측정 정밀도를 극대화했습니다.
앵커 정착 단계부터 긴장력을 측정할 수 있어, 시공 중은 물론 공사 완료 후 유지관리 단계까지 벽체의 안정성을 실시간으로 확인합니다.
광섬유 연결 및 보호 작업이 기존 공정(그라우트 주입~띠장 설치) 내에서 이루어져, 일반 앵커 시공과 동일한 공기를 유지합니다.
설치된 개별 앵커들의 광섬유를 하나로 연결하여 모든 앵커의 긴장력을 단일 시스템으로 통합 모니터링할 수 있는 지능형 구조물 감시 체계를 구축합니다.
조사, 설치, 주입, 확인으로 이어지는 단계별 시공 흐름
현장 조건을 확인한 뒤 강관 설치와 그라우트 주입, 품질 확인 순서로 진행합니다.

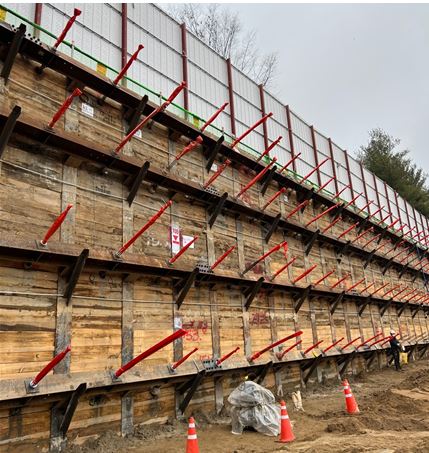

가설 흙막이부터 영구 옹벽·교량까지, 전주기 안정성을 보장하는 스마트 앵커 솔루션
- 흙막이 벽체(엄지말뚝 + 토류판, 제거식)
- 계단식 옹벽(영구식)
- 절토형 옹벽(영구식)
- 부력 앵커(영구식)
- PSC 교량

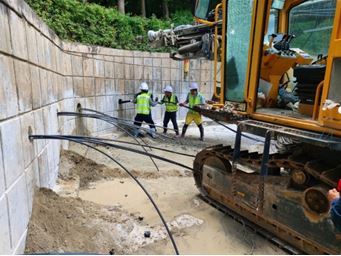

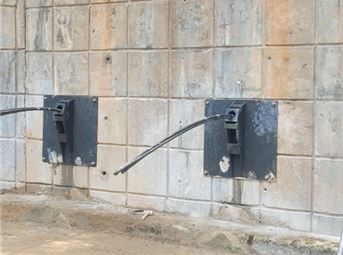

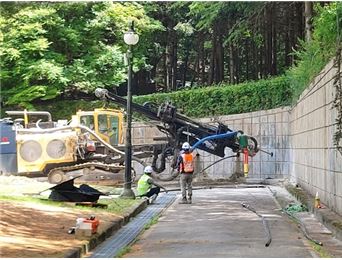

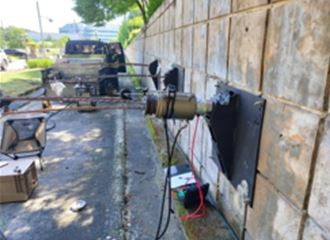

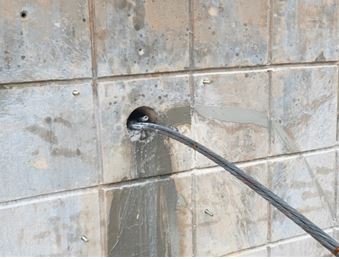

시공 사진
