스마트 앵커와 패널 일체화로 완성하는 지능형 사면 보강 기술
본 공법은 실시간 긴장력 모니터링이 가능한 스마트 앵커의 인발력과 전면 패널을 구조적으로 일체화하여 사면을 보강하는 절토부 패널식 옹벽 공법입니다.
강연선에 부착된 광섬유 센서를 통해 앵커 정착부터 도로 운영 전 과정의 긴장력 변화를 정밀하게 추적하며, 이상 징후 발생 시 선제적인 재긴장이나 보강을 통해 비탈면의 안정성을 완벽하게 유지합니다.
특히 패널의 토압 중심(2/3H)에 앵커를 배치하여 회전 저항력을 극대화하였으며, 자연석 질감의 패널 디자인을 채택하여 구조적 안전성과 주변 환경과의 조화로운 미관을 동시에 제공합니다.
제 10-2234099호 - 광섬유가 구비된 강연선 및 이를 이용한 구조물 감시 시스템
시공성, 안전성, 경제성을 함께 확보하는 핵심 요소
운용 중 긴장력 저하를 즉각 파악하여 재긴장 등 적기 대응이 가능하며, 기존 하중계 방식 대비 압도적인 경제성을 자랑합니다.
앵커 설치부까지 콘크리트 뒷채움을 실시하여 인장 시 패널의 변형이나 이동을 억제하고 구조적 일체성을 높였습니다.
가변형 패커를 이용한 그라우트 가압 주입으로 정착력을 증대시키며, 연약 지반의 경우 마이크로파일을 연계하여 기초 지지력을 확보합니다.
절토 토량과 용지폭을 최소화하여 경제적이며, 자연석 형태의 패널과 앵커 캡 설치로 인위적인 압박감을 해소하고 도시 미관을 향상시킵니다.
분포형 광섬유 센싱 기술을 적용하여 모든 앵커의 상태를 단일 시스템으로 통합 관리합니다.
단계별 시공 흐름
사면 절취와 스마트 앵커 설치, 패널 결합으로 이어지는 체계적인 공정을 통해 시공 안정성을 극대화합니다.
실시설계의 정밀도와 구조적 안전성을 극대화한 스마트 앵커 기반 절토부 패널 옹벽 솔루션
- 김천1일반산업단지(4단계) 조성사업 깎기부 옹벽
- 실시설계 단계

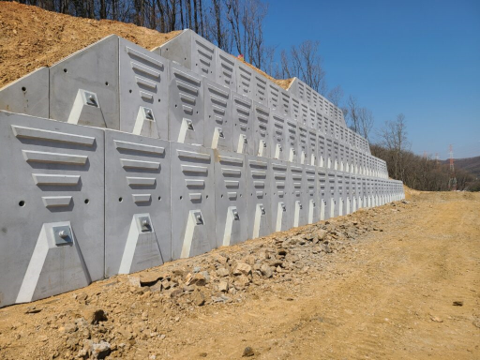

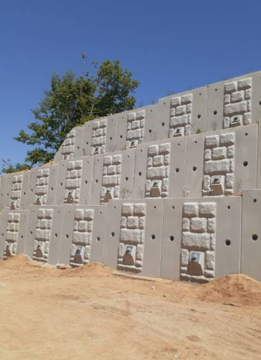

시공 사진
현장 이미지로 교체할 수 있는 시공 사진 영역입니다.
