REFTEK PRODUCT
Wrangler-HDR
REFTEK Wrangler-HDR는 휴대형 광대역 기록계 라인업 중 가장 높은 동적 범위를 제공하는 32-bit 지진기록계입니다. 저잡음 광대역 센서부터 강진 계측용 센서까지 폭넓게 연결할 수 있으며, 로컬 및 지역 관측망, 이동형 관측, 지진조기경보 시스템에 적합한 빠른 전송성과 내환경성을 갖추고 있습니다.
- 3채널 또는 6채널 구성 지원
- 32-bit A/D 기반의 고동적 범위 광대역 기록
- IP68 등급의 현장형 방수 하우징
- SEEDlink 기반 저지연 전송과 정밀 시각 동기화 지원
32-bit A/D 성능 향상으로 매우 작은 진동도 세밀하게 계측할 수 있어 과학 관측과 품질 높은 이벤트 분석에 유리합니다.
휴대형 백팩 운용이 가능한 소형 폼팩터와 견고한 방수 구조를 갖춰 여진 관측과 임시 관측망 운용에 적합합니다.
GNSS, NTP, PTP 연동과 빠른 데이터 전송 기능으로 조기경보 및 분산 관측망의 동기 운용을 지원합니다.

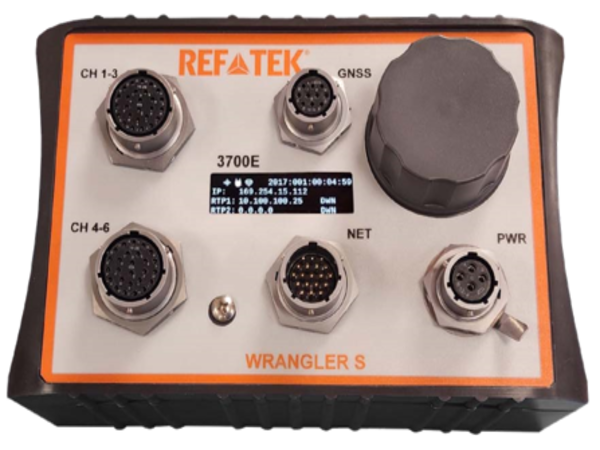

Wrangler-S
REFTEK Wrangler-S는 저전력 운용과 사용 편의성을 강화한 소형 광대역 지진기록계입니다. miniSEED와 MRF 저장을 지원하고, Wi-Fi 기반 Web UI와 OLED 상태 표시, 탈착식 USB 저장장치까지 갖춰 현장 설치와 유지보수를 단순하게 만들어 줍니다.
- 32-bit A/D, 141dB+ typical wideband dynamic range
- miniSEED / MRF 데이터 저장 지원
- OLED 표시창과 Wi-Fi Web UI 기반 현장 설정
- 8GB 전용 링버퍼와 탈착식 USB 저장장치 제공
배터리 기반 야외 관측 환경을 고려해 전력 소모를 낮추면서도 광대역 관측 품질을 유지하도록 설계되었습니다.
Wi-Fi가 연결된 노트북이나 휴대기기에서 브라우저만으로 상태 확인과 설정을 수행할 수 있어 운용 부담이 적습니다.
GNSS, NTP, PTP 기반 정밀 시각과 유연한 트리거 기능을 제공해 EEW와 상시 관측망에 모두 대응합니다.

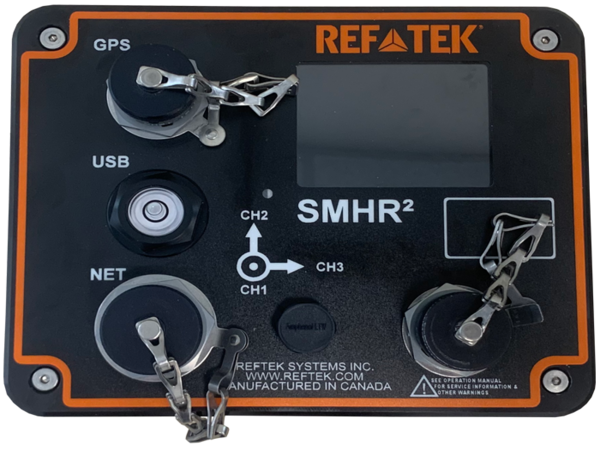

SMHR2
REFTEK SMHR2는 최신 범용 지진기록계와 내장형 3축 force-balance 가속도계를 하나의 보안형 하우징에 통합한 일체형 지진기록 장비입니다. 조기경보 설치 현장의 단순화와 안정성을 목표로 설계되어, 설치·보안·유지보수 부담을 줄이면서도 신뢰도 높은 strong motion 계측을 제공합니다.
- 기록계와 3축 가속도계를 일체화한 통합형 설계
- 32-bit A/D와 약 140dB급 동적 범위
- 내장형 SeedLink 서버 기반의 실시간 데이터 전송
- EEW, 지역망, 구조물 모니터링에 적합
별도 센서-기록계 배선과 설치 포인트를 줄여 조기경보 현장이나 구조물 모니터링 위치에서 신속하게 구축할 수 있습니다.
내장된 force-balance 가속도계가 낮은 주파수부터 큰 진폭 이벤트까지 안정적으로 계측할 수 있도록 지원합니다.
저지연 데이터 전송과 정확한 타이밍 기능을 바탕으로 실시간 경보 및 네트워크 기반 모니터링 운용에 적합합니다.
LUNITEK PRODUCT

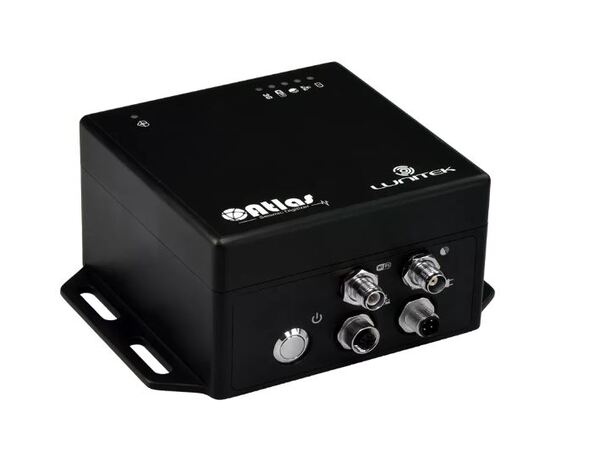

ATLAS
LUNITEK ATLAS는 구조 모니터링과 지진 관측을 위해 설계된 stand-alone 디지털 기록계입니다. 외부 속도센서나 가속도센서를 연결해 장기간 연속 기록과 이벤트 기반 기록을 동시에 운용할 수 있으며, 다채널 구조물 계측과 관측망 구성에 적합한 GNSS 동기화, MiniSEED, 원격 접속 기능을 제공합니다.
- 3, 6, 9채널 차동 입력 구성 지원
- 32-bit ADC, 최대 1000sps 동기 샘플링
- ring buffer와 triggered 영역을 분리한 내부 저장 구조
- LAN, Wi-Fi, 4G 옵션과 SeedLink 호환성 제공
최대 9채널 동기 계측으로 대형 구조물의 다점 측정, 지진계와 가속도계 혼합 운용에 유리합니다.
내부 메모리를 연속 관측용 링버퍼와 이벤트 저장 영역으로 나누어 장기 감시와 상세 이벤트 기록을 동시에 수행합니다.
GNSS 동기화, MASTER-SLAVE 구성, SeedLink 연동을 통해 구조물 모니터링 시스템과 관측망 확장에 대응합니다.

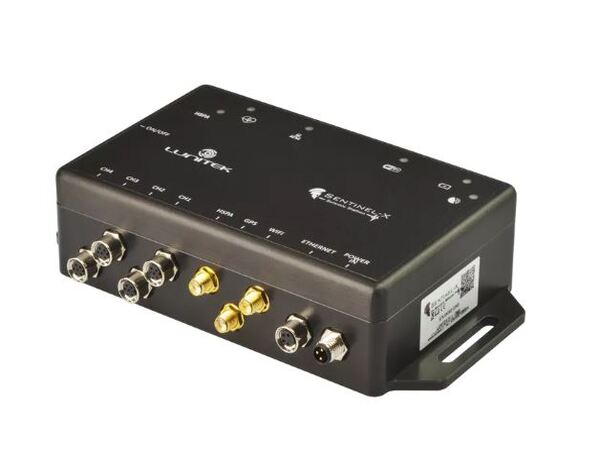

SENTINEL X
LUNITEK SENTINEL X는 compact 4채널 디지타이저 기반의 지진기록계로, 구조물 강진 계측과 소형 상시 모니터링 시스템에 적합한 경제적인 솔루션입니다. 비교적 간단한 현장 구성에서도 고동적 범위와 MiniSEED 호환성을 제공해 건물, 설비, 소규모 관측지점에 유연하게 적용할 수 있습니다.
- 4채널 입력 기반 compact digitizer
- 24-bit ADC, 125dB+ @ 100Hz dynamic range
- MiniSEED 저장과 STA/LTA, level trigger 지원
- Wi-Fi 및 Ethernet 10/100 기반 원격 접근
별도 대형 랙 시스템 없이도 건물과 설비에 필요한 strong motion 기록 시스템을 간결하게 구축할 수 있습니다.
연속 계측과 트리거 기반 기록을 함께 활용해 필요한 이벤트를 선별적으로 관리하고 저장 용량을 효율적으로 운용합니다.
표준 Ethernet과 Wi-Fi 접속을 지원해 소형 SHM 시스템이나 단일 사이트 모니터링 환경에 손쉽게 통합됩니다.

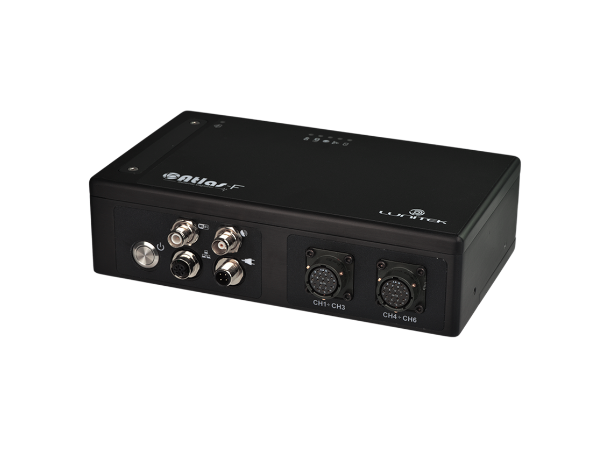

ATLAS-F
LUNITEK ATLAS-F는 ATLAS 플랫폼의 현장형 운용성을 강화한 다채널 디지털 기록계입니다. 원격 현장과 비상 배치를 고려한 네트워크 기능, MiniSEED 기반 데이터 관리, 차동 외부 센서 입력을 제공하며 지진 관측, 구조물 계측, 이동형 모니터링 업무에 폭넓게 활용할 수 있습니다.
- 3, 6, 9 differential 입력 채널 기반 운용
- MiniSEED, 1uS 이하 시간 정확도, 개별 채널 트리거 지원
- LAN, Wi-Fi, 4G modem 기반 현장/원격 접속
- 장기 상시 관측과 이동형 배치 모두에 적합
상시 모니터링뿐 아니라 임시 관측과 현장 조사에서도 손쉽게 활용할 수 있도록 통신성과 설치 편의성을 강화했습니다.
여러 개의 속도센서, 가속도센서, 보조 입력을 한 장비에서 통합 수집해 구조물 및 사이트 관측 구성을 단순화합니다.
LAN, Wi-Fi, 4G 기반 접속으로 분산 설치 지점의 상태 확인과 데이터 회수를 효율적으로 수행할 수 있습니다.
TDG PRODUCT

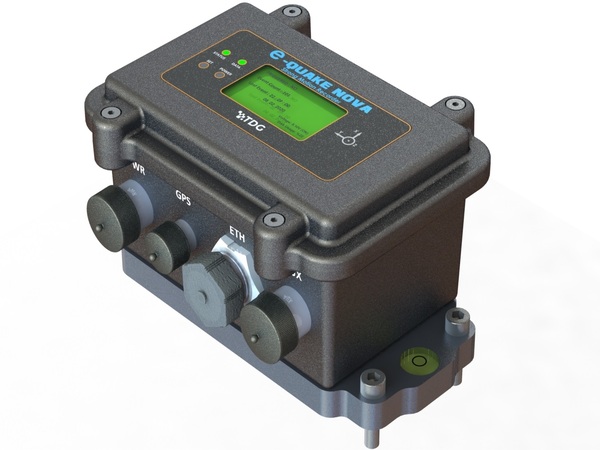

e-QUAKE NOVA
TDG e-QUAKE NOVA는 내부 3성분 지진가속도계를 포함한 compact strong motion recorder입니다. 임베디드 Linux 기반 처리 구조와 Direct-GPS, Ethernet 전송, 대용량 내부 저장 구조를 결합해 강진 관측망, 구조물 모니터링, 미소진동 계측, 지역 지진도 작성 등 다양한 응용에 대응합니다.
- 내장형 3성분 servo seismic accelerometer 포함
- DC-200Hz 표준, 최대 400Hz 옵션 대역폭
- 최대 1000SPS, 160dB+ 동적 범위
- 강진 계측, 미세진동, 광역 지진관측에 모두 적용 가능
기록계와 3축 내부 가속도계를 결합해 배선과 설치 복잡도를 낮추면서도 고성능 strong motion 계측을 제공합니다.
ultra-low noise 특성과 nano-g 수준 진동 측정 능력으로 구조물 응답과 배경진동 분석까지 폭넓게 활용할 수 있습니다.
임베디드 Linux 기반으로 설정, 처리, 저장, 전송, 이벤트 처리 기능을 장비 내부에서 안정적으로 수행합니다.

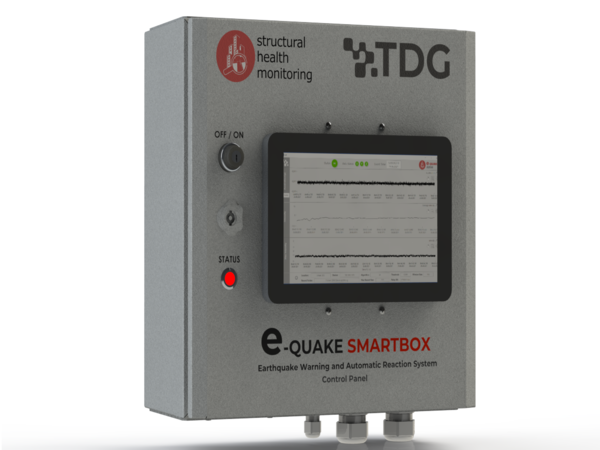

e-QUAKE SMART
TDG e-QUAKE SMART는 건물용 지진 조기경보와 자동 반응 기능을 중심으로 설계된 모니터링 시스템입니다. 본진 도달 전 P파를 활용한 경보 로직과 다중 센서 검증, 자동화 출력, 지진 발생 시 기록 모드 전환 기능을 통해 시설물의 초기 대응과 구조물 진동 기록을 동시에 지원합니다.
- 8단계 configurable threshold 및 경보 시나리오
- P/S wave alarm, false trigger cancellation 지원
- 건물 자동화 출력, 오디오/시각 경보, 사이렌 연동 가능
- 지진 시 층가속도, 상층 응답, 변위를 기록 모드로 전환
단순 경보 시스템을 넘어 지진 시 자동으로 기록 모드로 전환되어 건물의 실제 응답 데이터를 함께 확보할 수 있습니다.
여러 위치의 센서를 동시에 검증해 국부 진동이나 오동작으로 인한 잘못된 경보를 줄일 수 있습니다.
경보 후 승강기, 가스, 전력, 방송 시스템 같은 건물 자동화 설비와 연동해 초기 대응 시간을 확보할 수 있습니다.
