1. 파쇄가 심한 연암 또는 토사 지반에서 터널을 NATM 방식으로 건설해야 하는 경우, 터널 굴착 중 터널 천단 부분과 막장의 안전을 위하여 강관과 그라우트로 보강하기 위한 소구 경, 대구경, 대구경 직천공 강관 다단 보강 공법이다.

2. 본 공법은 Φ60mm ~ Φ250mm의 강관을 천공 후 또는 동시에 지반에 삽입함으로써 터널 천단과 막장의 안정을 확보한다.

3. 천공 후 삽입된 강관 내에 동시 주입 방식으로 그라우트를 주입하여 천공 홀 면의 미세한 절리까지 침투시켜 보강한다.

4. 막장면에 천공하여 강관을 설치하므로, 강관이 삽입되어 보강되는 구간과, 강관이 없는 무 보강 구간이 있게 되며, 무보강 구간은 급결제 체움으로 그라우트 코킹의 효과를 극대화 한다.

※ 특허 제 10-2158626호, 배수관을 구비한 강관 보강 장치 및 이를 이용한 강관 보강 방법

1. 터널 갱내 차수에서 사용하는 막장면 천공 방식을 적용하여 강관 설치 전전 막장면에서 저 각으로 천공하여 강(격자)지보의 간섭을 회피하여 시공 중 안전성과 편이성을 향상시킨다.

2. 강관 설치를 위하 막장면 천공에 의해 강관이 설치되지 않는 무보강 구간을 코킹 영역으로 활용하여 코킹 면적과 길이를 확대시켜, 그라우트 주입 압력을 높여 그라우트의 지반이나 암반 내 확산을 확대하여 안전성을 향상시킨다.

3. 높은 물-시멘트비의 그라우트 주입 중 필연적으로 발생하는 블리딩에 대한 대책이 있어 동 시 가압 방식의 주입으로 공기를 단축하여 경제성을 향상시킨다.

4. 블리딩 확인관을 강관 설치 후 그라우트 주입관 같이 삽입하고, 그라우트 주입 후 일정 시 간 대기하여 블리딩수가 분리되면, 블리딩 확인관의 구멍을 열어 블리딩수를 배수하고, 블 리딩 확인관을 통해 그라우트를 재주입하여 빈공간을 채운다.

5. 동시 주입을 위해 사용되는 복수의 그라우트 주입관의 유량과 유압을 독점 공급받는 디지 털 유량계로 모니터링하여 정량 및 정압 주입 관리로 유지 관리에 유리하다.

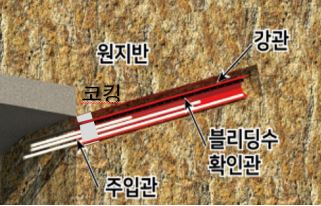

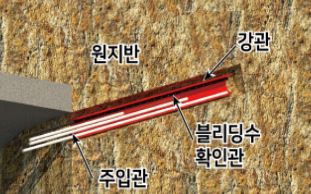

1단계 : 천공 및 강관 설치, 주입호스 및 블리딩 확인관 삽입	2단계 : 코킹

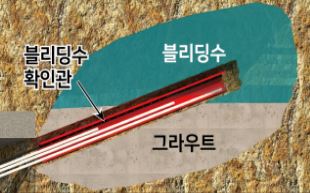

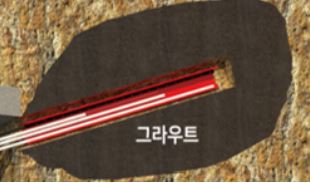

3단계 : 그라우트 주입	4단계 : 1차 고결 대기(블리딩 발생)

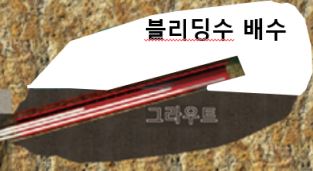

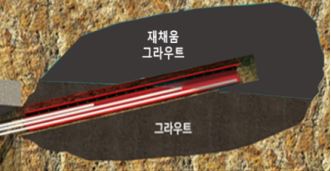

5단계 : 블리딩 확인관 오픈 후 배수	6단계 : 빈 공간에 그라우트 재주입

연약 지반 충적층 터널 도심 밀집 지역 저토피 터널 지하수위가 높은 지역의 터널

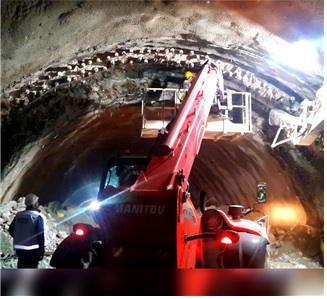

주입관 삽입	천공
국가 철도 공단 기술 톡톡 등록(2021.06.02)

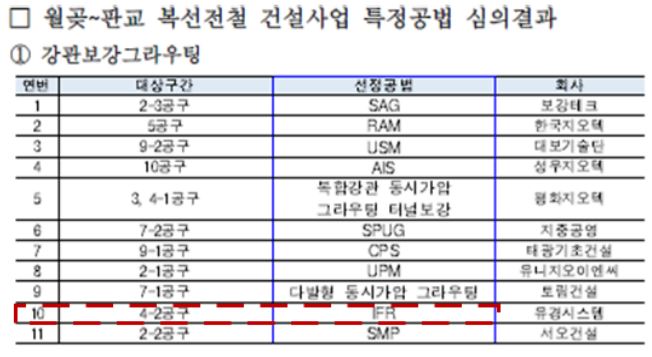

월곶-판교 복선전철 건설공사 특정공법 심의 채택 - 설계 반영
